国产精品VA在线观看无码,国产成年无码久久久免费,无码人妻av免费一区二区三区,人禽杂交18禁网站免费,少妇人妻人伦A片,日韩欧美亚洲国产精品字幕久久久 ,美女裸体黄网站18禁止免费看,精品国产乱码久久久久久浪潮,国内精品一区二区三区不卡,国产亚洲人成无码网在线观看,精品成人免费自拍视频,1000部做爰免费视频,久久久久夜夜夜综合国产,亚洲国产成人无码av在线播放,亚洲男人第一无码av网站,同性男男gv片自慰观看网址,中文幕无线码中文字蜜桃

玻璃鱗片涂料具有耐蝕、抗?jié)B透性好、涂膜收縮率低、熱膨脹系數(shù)小、固化殘余應(yīng)力少、耐磨損、施工簡便、易于修補等優(yōu)點，因而在化工、冶金、化纖、電鍍、建筑等行業(yè)均有大量應(yīng)用。玻璃鱗片涂料若僅是玻璃鱗片和樹脂的物理混合，是不能充分發(fā)揮其性能的，這里還涉及玻璃鱗片的截面問題，玻璃鱗片混合量及混合方法、樹脂的選擇、基體的前處理、底漆的選擇，施工方法等一系列的參數(shù)是決定玻璃鱗片涂料的技術(shù)關(guān)鍵。玻璃鱗片涂料雖然施工簡單，可用刷涂、滾筒涂和高壓無氣噴涂，但其施工尤其不可忽視，需要掌握訣竅。隨著玻璃鱗片涂料質(zhì)量的完善和應(yīng)用推廣的深入，其卓越的防銹蝕性能、抗?jié)B透性能和耐蝕性能必將得到進一步發(fā)揮。

涂裝前必須進行表面處理，除油后用噴砂、噴丸進行去銹及粗化處理。通常用4號砂或20~40目的石英砂，以5~7公斤/平方厘米壓縮空氣帶動砂粒，砂粒以50~70米/秒速度從噴嘴中噴出，表面達SlSSa2.5規(guī)格，清除噴砂后的灰塵，在8小時內(nèi)進行涂裝。涂裝一般在干燥天氣進行，溫度5℃以上、相對濕度85%以下。用同一種樹脂或玻璃鱗片（粒度較小的）做底漆，厚度為50微米，在底漆指觸干燥后就涂玻璃鱗片涂料。在涂裝時需要注意以下幾點：涂料的充分?jǐn)嚢?；涂料基料同固化劑的混合；粘度調(diào)整；活性適用期；涂裝機具（機械）的清洗與保養(yǎng)；玻璃鱗片尺寸。以上諸點通常按涂料廠規(guī)定進行，逐層施工，直至涂到設(shè)計厚度，表面用細料或純樹脂罩光一道。完成涂裝后在20℃養(yǎng)護48小時以上，進行目測是否存在明顯凹凸、脫層、氣泡、開裂、異物夾人及不固化缺陷。

再用放電式脈沖電火花針孔儀檢查針眼、孔隙，用電磁測厚儀測定厚度（鋼結(jié)構(gòu)），用巴柯爾硬度計檢測厚度。對針眼等缺陷處，要認真修補，首先將缺陷及周圍處加工成缽狀，鏟去原涂層，打毛粗化處理，涂底涂層后再涂玻璃鱗片涂料。玻璃鱗片涂料用于貯槽內(nèi)部的耐蝕例子較多，作為外部防銹蝕目的的例證還較少，主要是取決于樹脂的耐候性；同時作為外部防銹蝕的涂料還有兩個問題需要解決：玻璃鱗片涂料還沒有適當(dāng)質(zhì)量標(biāo)準(zhǔn)；與富鋅底漆和玻璃鱗片面漆配套也沒有標(biāo)準(zhǔn)。玻璃鱗片涂料標(biāo)準(zhǔn)的內(nèi)容較多：主劑、固化劑加入混合時沒有結(jié)塊，質(zhì)地均勻；混合性：能均勻混合；涂膜的外觀：與樣板相比差異不大；厚涂性：垂直面500微米厚涂裝無流掛、無裂紋、無剝落；適用期：20℃時使用2小時以上；耐沖擊性：500克重鋼球從500毫米高落下沖擊涂膜，無裂紋、無剝落；干燥時間：16小時以內(nèi)；玻璃鱗片含量：20%以上。其作為玻璃鱗片涂料標(biāo)準(zhǔn)，范圍涵蓋不飽和聚酯玻璃鱗片涂料、環(huán)氧玻璃鱗片涂料、乙烯基酯樹脂玻璃鱗片涂料。

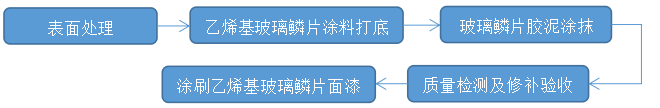

玻璃鱗片施工流程：

上世紀(jì)80年代中期，我國從引進的許多日本設(shè)備中開始了解和接觸玻璃鱗片涂料，并且開發(fā)出與日本相應(yīng)的各種玻璃鱗片涂料、膠泥，部分取代日本的產(chǎn)品進行維修，取得了良好的效果和工程經(jīng)驗，在容器中的狀態(tài)、在玻璃鱗片的生產(chǎn)和研究領(lǐng)域、國產(chǎn)玻璃鱗片的質(zhì)量及表面處理能力已達到國際先進水平。
